OKUCIA
Oferujemy 2 rodzaje okuć do okien uchylno-rozwieranych:
activPilot Select
activPilot Select to okucie uchylno-rozwierane dyskretnie ukryte w luzie wrębowym. Oprócz walorów estetycznych okucie posiada wyjątkowe parametry techniczne – nośność do 150 kg. Dzięki modułowej budowie okucie jest przyjazne dla montażysty. Łatwo dopasowuje się także do indywidualnych wymagań klientów.
activPilot Select to okucie uchylno-rozwierane z zawiasami, które w całości mieszczą się w przestrzeni pod przylgą skrzydła. Dzięki takiej konstrukcji okucia, zawiasy są niewidoczne przy zamkniętym oknie. To bardzo duży walor estetyczny. Pozwala na swobodny dobór kolorów i faktur okien i kreowanie wnętrz zgodnie z upodobaniami. Okucia o standardowej konstrukcji ograniczają tę swobodę ze względu na widoczne osłony zawiasów, dostępne w niewielkiej liczbie wzorów.
Oprócz walorów estetycznych okno z niewidocznymi zawiasami posiada lepsze parametry izolacyjności cieplnej. Zawiasy są w całości schowane w suchej komorze pomiędzy skrzydłem a ramą okna. Dzięki temu nie powstaje mostek termiczny. Na całym obwodzie skrzydła zachowana jest ciągłość uszczelki.
activPilot Select ma budowę modułową. Wystarczą 2 dodatkowe elementy, by zwiększyć nośność okucia ze standardowych 100 do 150 kg.
Minimum czynności, maksimum komfortu
Koncepcja okucia przyjaznego dla montażysty oznacza uproszczony sposób montażu i regulacji. Okucie nie wymaga specjalnych nawierceń ani frezowań w profilu. Punkty ryglowania mogą być usytuowane blisko naroży okna, gwarantując większą stabilność i zabezpieczenie przed włamaniem. Zawieszanie skrzydła w ościeżnicy montażysta może wykonać samodzielnie.
Zobacz wideo z prezentacją:
activPilot Select
- Do okien i drzwi balkonowych z rozstawem osi wrębu okuciowego do krawędzi ościeżnicy 9 lub 13 mm
- Luz wrębowy 12 mm (zakres stosowania zaczepów od 9,8 do 14 mm)
- Niezależne od wymiaru przylgi (maks. 20 mm)
- Kąt rozwarcia skrzydła do ok. 95°
- Regulacja bez użycia specjalnych narzędzi
activPilot Select – do okien z aluminium
- Do okien aluminiowych z wrębem okuciowym 16 mm
- Zawias rozwórki i zawias ramowy dostosowany do profilu
- Zawias ramowy i zawias rozwórki montowany zaciskowo we wrębie ościeżnicy, nie wymaga wykonywania nawierceń w profilu
- Zaczepy dostosowane do geometrii profilu ramy
- Maks. ciężar skrzydła 150 kg
activPilot Select – do okien drewnianych
- Przy rozstawie osi wrębu do krawędzi ościeżnicy 9 mm wymagany Eurofalz to min. 20 mm
- Przy rozstawie osi wrębu do krawędzi ościeżnicy 13 mm wymagany Eurofalz to min. 25 mm
activPilot Select – do okien z PCW
- Szerokość podstawy zawiasu rozwórki i zawiasu ramowego 29 mm, dostosowana do niemal wszystkich systemów profili
- Zaczepy dostosowane do geometrii profilu ramy
Zakres stosowania okucia
activPilot Select w oknach drewnianych

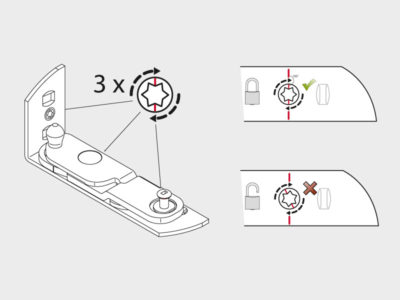

Mocowanie zaciskowe zawiasu ramowego
activPilot Select – aluminium
Do okien z aluminium, drewna i PCW
Wymiary skrzydła:
- Min. wysokość skrzydła we wrębie 230 mm
- Min. szerokość skrzydła we wrębie 380 mm
- Maks. wysokość skrzydła we wrębie: 2800 mm
- Maks. szerokość skrzydła we wrębie: 1725 mm
- Stosunek szerokości do wysokości S:W ≤ 2:1
- Maks. ciężar skrzydła: 150 kg *
Możliwości regulacji:
Zawias ramowy/zawias skrzydła:
- Regulacja wysokości: + 3/- 2 mm
- Regulacja boczna: +/- 2 mm
- Regulacja docisku skrzydła do ościeżnicy: +/- 0,8 mm
Rozwórka:
- Podniesienie skrzydła o 2,5 mm/ obniżenie skrzydła o 1,5 mm
Uwaga:
* Obowiązujące zakresy stosowania są przedstawione każdorazowo w diagramach zawartych w katalogach technicznych.

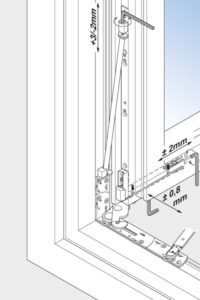

Szeroki zakres regulacji zawiasów.
activPilot Concept
Okucie activPilot Concept do okien uchylno-rozwieranych łączy funkcjonalność, bezpieczeństwo i wysoki komfort użytkowania. Nowoczesny design sprawia, że okucie to wyróżnia się także pod względem estetycznym, nadając oknom innowacyjny wygląd. activPilot Concept można stosować do wszystkich profili okiennych.
activPilot Concept to okucie, które wyróżnia się na rynku poprzez nowoczesny design oraz wyjątkową funkcjonalność i komfort użytkowania.
Przejrzysty system modułowy zapewnia producentowi okien większą efektywność, przede wszystkim dzięki znacznie zredukowanej ilości elementów.
Innowacyjny system ryglowania oparty na ośmiokątnych trzpieniach w kształcie grzybka umożliwia łatwą zmianę standardu zabezpieczenia antywłamaniowego okna. W razie potrzeby można zwiększyć standard odporności okna na włamanie do klasy 1 lub 2, wymieniając zaczepy ramowe na antywłamaniowe.

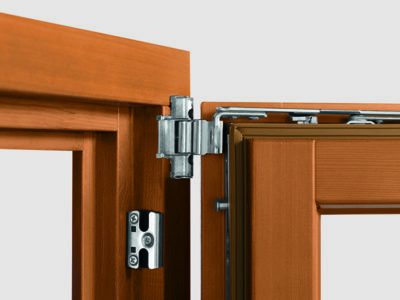

Zawias puszkowy do okien drewnianych.

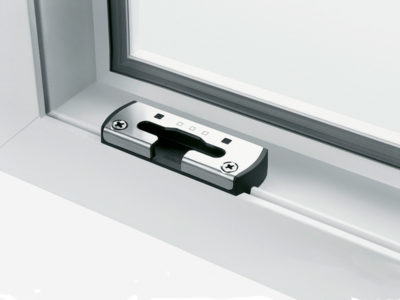

Antywłamaniowy zaczep uchylny ze stali z dostosowaną do profilu częścią tworzywową.
activPilot Concept – ogólnie
- do okien uchylno-rozwieranych z rozstawem osi wrębu do krawędzi ościeżnicy 9 lub 13 mm
- luz wrębowy: 12 mm (zakres stosowania od 9,8 do 14 mm)
- przylga: 18 lub 20 /21 mm
- duża różnorodność indywidualnych rozwiązań
activPilot Concept do okien z PCW
- zawiasy nawierzchniowe z symetrycznym układem otworów zawiasu ramowego i zawiasu rozwórki
- dzięki różnorodności elementów ramowych dostosowany do prawie wszystkich profili dostępnych na rynku
activPilot Concept do okien drewnianych
- do wyboru: zawias nawierzchniowy lub wrębowy
- dostosowany do osi wrębu 9 lub 13 mm i wielkości przylgi od 18 do 20 mm
- elementy ramowe przystosowane do głębokości wrębu od 18 do 30 mm
- luz wrębowy: 4 lub 12 mm
activPilot Concept do okien z aluminium
- przystosowany do wszystkich popularnych profili aluminiowych z wrębem okuciowym 16 mm
- zaczepy częściowo dostępne w wersji zatrzaskowej
- zawias niezależny od kształtu i grubości przylgi skrzydła

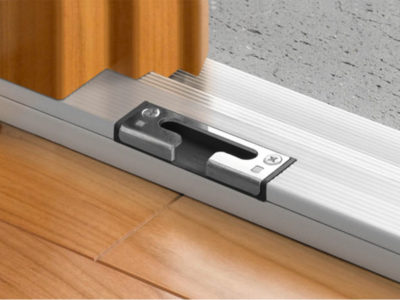

Wszystkie zaczepy ramowe są uniwersalne – można je stosować do okien lewych i prawych.
Elementy ramowe systemu activPilot są dostosowane do wymiarów wrębu 18-30m.
Maksymalny ciężar skrzydła*
- drewno: 130 lub 150 kg (w przypadku drzwi)
- PCW: 100 – 130 kg
- aluminium: 130 kg
Maksymalna wielkość skrzydła*
- Maksymalna wysokość skrzydła we wrębie 2800 mm
- Maksymalna szerokość skrzydła we wrębie 1725 mm
